Зимой воздух в доме пересыхает не потому, что «батареи сушат». Причина в другом: морозный воздух физически не может нести много влаги, и когда его нагревают до комнатной температуры, относительная влажность падает до 15–25 % — суше, чем в пустыне. Отсюда сухая кожа, першение в горле, статическое электричество, рассохшийся паркет и щели в мебели из массива.
Форсуночное увлажнение высокого давления решает эту задачу напрямую: форсунки стоят под потолком помещения и распыляют воду прямо в объём комнаты или зала. Вода испаряется в воздухе на месте — никакого промежуточного оборудования между системой и людьми нет.
Вода подаётся к форсункам под давлением 70–100 бар и продавливается через сопло диаметром в доли миллиметра. На выходе она распадается на туман с каплями 5–15 микрон. Такая капля испаряется за секунды, ещё в воздухе, не успевая долететь до пола, мебели или оборудования — визуально видно лёгкое облачко у форсунки, которое тает в полуметре-метре от неё.
Энергию на испарение никто не подводит: её отдаёт сам воздух и потому охлаждается. На испарение килограмма воды нужно около 2500 кДж, и на практике это выглядит так — каждый грамм влаги, добавленный к килограмму воздуха, снижает его температуру примерно на 2,5 °C. Тепло не исчезает, а переходит из явного в скрытое, связанное с водяным паром.
Отдельно стоит сказать, чего система не требует. Ей не нужна приточная установка: увлажнение работает само по себе и добавляется в уже готовый дом или цех, где вентиляция может быть какой угодно или отсутствовать вовсе. Нужны только вода, электричество и трубка под потолком.
Эти два слова постоянно ставят рядом как альтернативы, хотя они лежат в разных плоскостях. Адиабатика — это про физику процесса, туман — про способ доставки воды.
Адиабатическим увлажнение называют тогда, когда вода испаряется без подвода тепла извне: энергию отдаёт сам воздух и потому охлаждается. Это термодинамическая характеристика, и противоположность ей — изотермическое, то есть паровое увлажнение, где воду кипятят.
Туманообразование — механическое дробление воды на мелкие капли. Это метод, а не процесс. Поэтому форсуночная система высокого давления представляет собой и то, и другое сразу: туман как способ подачи, адиабатика как физика испарения.
Совпадают они не всегда:
Отсюда и путаница в терминах: в обиходе «системой туманообразования» чаще называют уличную установку для охлаждения, а «адиабатическим увлажнением» — климатическое оборудование для помещений, хотя железо в обоих случаях может быть почти одинаковым.
И ещё одно следствие, полезное на практике: обильный видимый туман — не признак хорошей работы, а скорее наоборот. Если облако расходится по всему помещению и висит в воздухе, значит капли слишком крупные либо воздух уже насыщен, и вода скоро окажется на полу.
Всё упирается в размер капли. При 3–10 бар она получается 30–100 микрон: тяжёлая, летит далеко и садится на поверхности, не успев испариться. В помещении это означает мокрый пол под форсунками и потёки на мебели.
Семьдесят бар и выше дают туман, который испаряется в воздухе. Именно поэтому распыление непосредственно в помещение возможно только на высоком давлении — на низком оно превращается в поливалку.

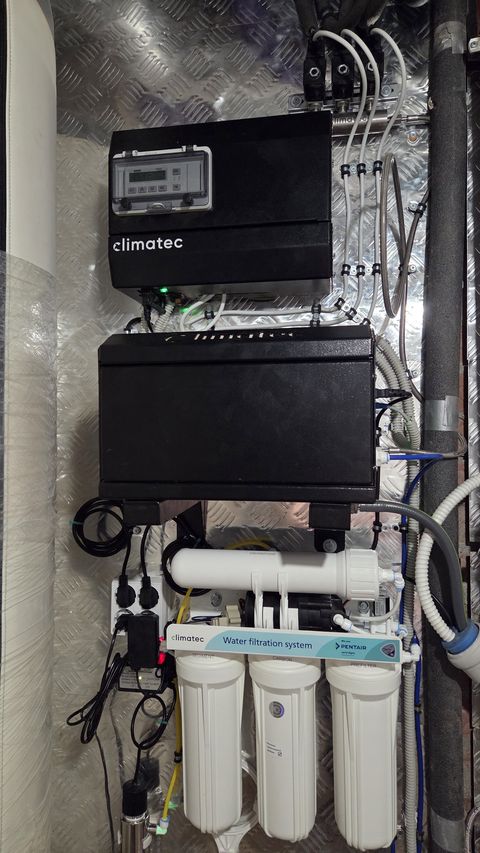

| Узел | Назначение |
|---|---|
| Водоподготовка | Обратный осмос: убирает соли, иначе они осядут в форсунках и белой пылью в помещении |
| Насосная станция | Плунжерный насос, поднимающий давление до 70–100 бар. Ставится в технической комнате |
| Трубопровод | Тонкая нержавеющая трубка под потолком, обычно скрыто |
| Форсуночные головки | Сопло с завихрителем, 1,5–7 кг/ч каждое |
| Секционные клапаны | Делят систему на зоны и ступени производительности |
| Датчики влажности | По одному на зону, в характерной точке помещения |
| Автоматика | Держит уставку, управляет ступенями, промывкой и блокировками |
Производительность набирается количеством форсунок, а регулируется включением секций и оборотами насоса — система одинаково спокойно работает и на 10 % мощности, и на полной.
Линии прокладывают под потолком, форсунки направляют горизонтально или под небольшим углом — так туман дольше остаётся в воздухе. Дальше начинается геометрия:
Паровой увлажнитель тратит на килограмм пара около 0,75 кВт·ч — воду нужно вскипятить. Форсуночной системе высокого давления электричество нужно только на насос: порядка 4 ватт на каждый килограмм влаги в час, то есть примерно 0,004 кВт·ч на килограмм. Разница почти в двести раз.
| Форсуночное ВД | Паровое | |
|---|---|---|
| Энергия на 1 кг влаги | около 0,004 кВт·ч | около 0,75 кВт·ч |
| Влияние на температуру | охлаждает помещение | не меняет |
| Требования к воде | обратный осмос обязателен | умеренные |
| Обслуживание | по регламенту: промывка, форсунки, фильтры | проще, замена цилиндра |
| Летний режим | охлаждает помещение | нет |
Каждый килограмм испарённой воды забирает из воздуха около 0,69 кВт холода. Летом это бесплатное охлаждение — на нём построены решения для складов, теплиц и производственных цехов, где адиабатика заменяет часть холодильной мощности.
Зимой тот же эффект работает в другую сторону. Дому площадью 300 м² нужно порядка 5–10 килограммов влаги в час, а это 3,5–7 кВт дополнительной тепловой нагрузки, которую должно добрать отопление. Цифра заметная, и её закладывают в расчёт заранее — иначе в сильный мороз система начнёт «подмораживать» помещение, а нужную влажность так и не наберёт.
Это пункт, на котором чаще всего экономят, и именно он чаще всего хоронит систему. При испарении в воздух уходит только вода — всё, что в ней растворено, остаётся. Соли забивают сопло диаметром в десятые доли миллиметра, а поскольку распыление идёт прямо в комнату, минералы оседают белой пылью на мебели, технике и товаре.
Поэтому форсуночные системы работают на пермеате обратного осмоса. Ориентир по электропроводности — обычно не выше 10–30 мкСм/см, точное значение задаёт производитель оборудования. Перед насосом ставится механический фильтр тонкой очистки: абразивная частица убивает плунжерную пару быстрее, чем что-либо ещё.
Система создаёт аэрозоль прямо в зоне дыхания, и это накладывает обязательства. Застойная тёплая вода — среда для бактерий, включая легионеллу, а мелкая капля доставляет их прямо в лёгкие. Риск полностью снимается конструкцией и регламентом:
Ориентир по требованиям — VDI 6022 и отечественные санитарные нормы. Собранная по ним система безопаснее бытового ультразвукового увлажнителя из магазина, куда льют воду из-под крана и месяцами не моют бак.
Потребность во влаге. Отправная точка — сколько граммов воды в час нужно добавить, чтобы при расчётной уличной температуре получить заданную влажность внутри. Считается по объёму помещения, кратности воздухообмена и разнице влагосодержаний.
Высота и зона испарения. Свободные 1,5–2,5 метра под форсунками — это габарит, который либо есть, либо нет. Если потолок ниже, производительность на форсунку снижают и увеличивают их количество.
Запас по отоплению. Те самые 0,69 кВт холода на каждый килограмм влаги.
Зонирование. Комнаты с разными требованиями — разные секции и разные датчики. Гостиная с роялем и коридор не должны увлажняться одинаково.
Ограничение по конденсату. В мороз влажность выше 45–50 % даст конденсат на окнах и в холодных углах. Автоматика должна снижать уставку при похолодании — это защита конструкций, а не каприз настройщика.
Влажность нельзя выставить один раз: она зависит от улицы, от числа людей, от готовки и душа. Форсуночная система живёт в связке с автоматикой, а не сама по себе.
Датчики в помещениях отдают показания контроллеру, тот держит уставку по каждой зоне, снижает её в мороз, запускает промывку по расписанию и предупреждает, когда пора обслуживать оборудование. В нашей системе за это отвечает модуль управления климатом, а показания снимает настенный мультисенсор — он же измеряет температуру и уровень CO₂, так что увлажнение и отопление работают от одних и тех же данных.
Регламент несложный, но обязательный: замена картриджей механической очистки и мембран осмоса, осмотр и промывка форсунок, контроль давления и производительности насоса, проверка качества воды. Форсунка — расходник: при хорошей водоподготовке она живёт годами, при плохой забивается за сезон.
Форсуночное увлажнение высокого давления — это туман 5–15 микрон, который подаётся прямо в помещение и испаряется в воздухе за счёт его собственного тепла. Оно почти в двести раз экономичнее парового, летом попутно охлаждает, не требует приточной установки и добавляется в готовое здание. Взамен нужны подготовленная вода, высота под потолком, запас по отоплению и плановое обслуживание.
