Мы ставим умные дома с 2018 года и работали с разным оборудованием. Этот объект собрали на iLeanSystems.
Ниже рассказываем, что сделали, как вела себя шина на 137 устройств, что не получилось и что мы
об этом думаем. Объект частный, поэтому без адреса и имён — только город, год и техника.
Частный объект в Казани, монтаж выполнен в 2025 году. Подробности площадки не раскрываем
по просьбе заказчика — о масштабе говорят цифры: четыре щита 1400×600 только по разделу
автоматизации, общая длина кабелей более 10 км, больше сотни устройств на одной шине.
Нужно было собрать в одну систему внутренний свет, электрокарнизы, уличную и фасадную подсветку
и сделать так, чтобы всем этим можно было управлять со стены, а не только с телефона.
Оборудование на объекте:
| Оборудование | Задача на объекте |
|---|---|
| Центральный модуль | вся логика системы, внутри дома |
| Релейные модули | группы света, уличная и фасадная подсветка |
| Модули диммирования | регулировка яркости светильников в комнатах |
| Модули LED12 | светодиодные ленты подсветки |

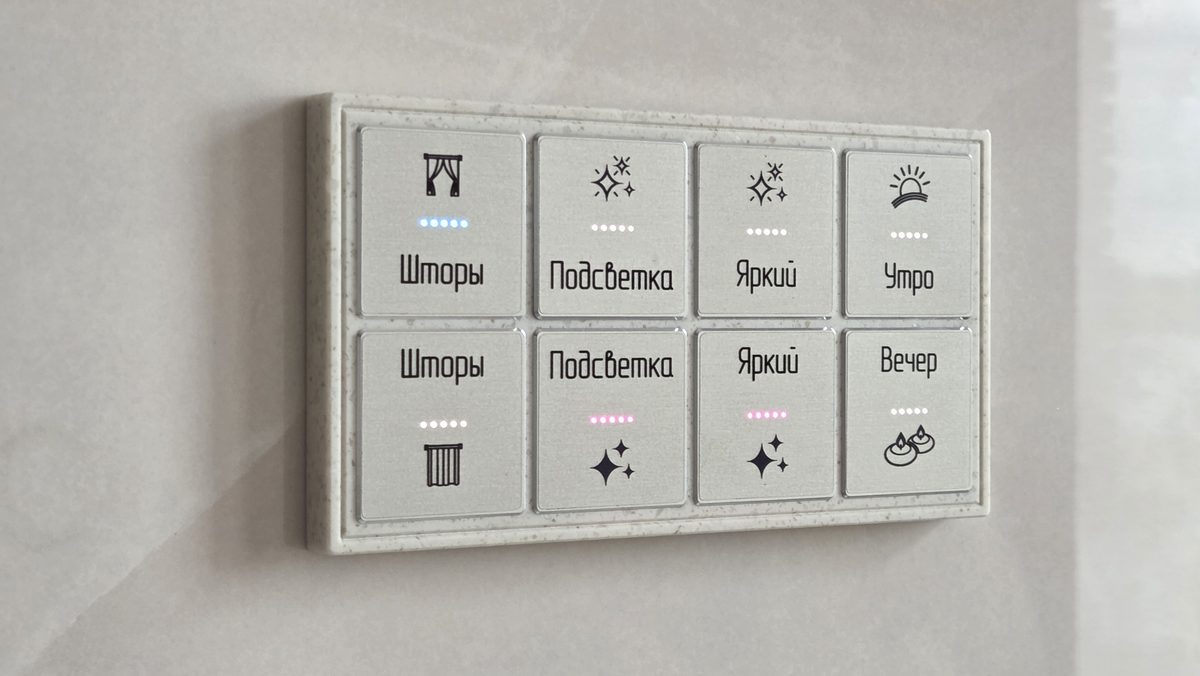

| Сенсорные выключатели | управление светом и шторами со стены |
Всего на одной шине AA-Bus 137 устройств: выключатели, модули в щитах, управление карнизами
и уличным светом. Задержек при этом нет.
На скорость реакции влияет фоновая загрузка шины — это служебные сообщения, которыми устройства
обмениваются и в покое. Если эта загрузка низкая, шина почти всегда свободна, и сообщение, которое
возникает в случайный момент — например, когда нажали клавишу, — уходит без задержки.
Кроме того, в шине есть приоритеты сообщений. У выключателей один из самых высоких: если несколько
устройств начинают передачу одновременно, выключатель выигрывает арбитраж, и его сообщение уходит
первым.
Фоновая загрузка шины — меньше 10 %. Запас большой, так что объект можно расширять дальше,
не перекладывая магистраль.
Свет включается сразу, как только касаешься клавиши, — на всех 137 устройствах одинаково, даже
на самых дальних от щита. В беспроводных системах с этим сложнее: там отклик зависит от загрузки эфира.

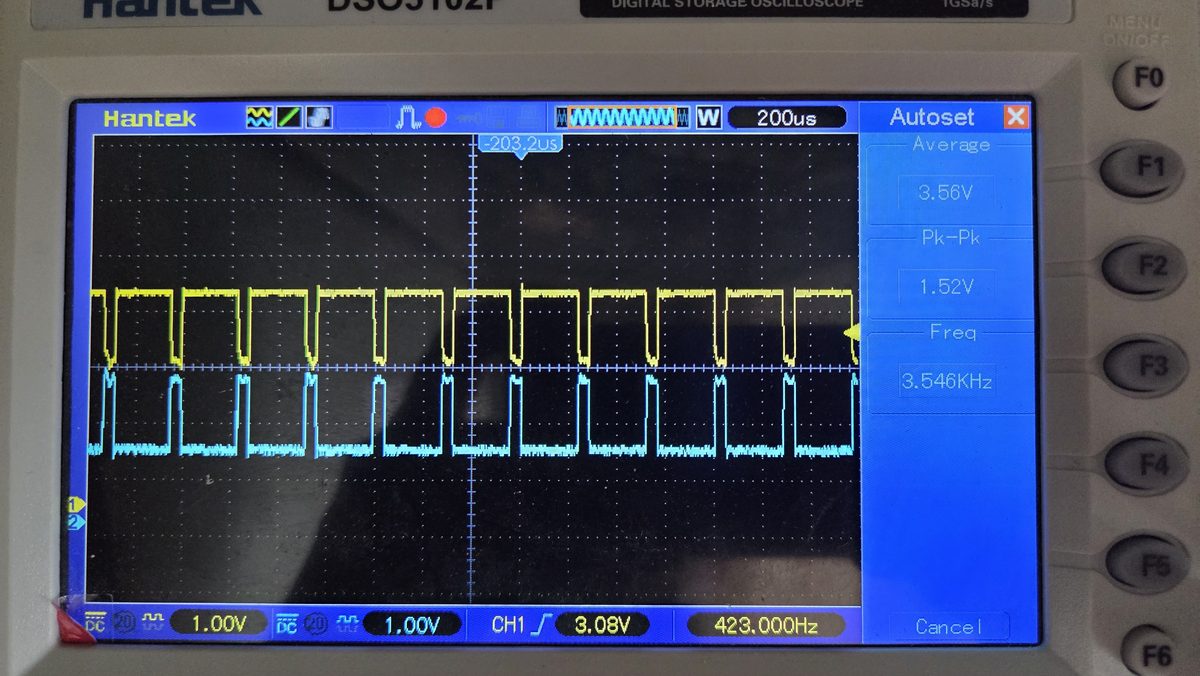

После пусконаладки мы проверили шину осциллографом — посмотрели уровни сигнала на линиях и форму
фронтов. Потом обесточили весь объект и померили сопротивление между линиями шины. Прибор показал
меньше 30 Ом.
Так нашлась ошибка монтажа: терминатор поставили в каждый из четырёх щитов, а нужен
был один. Четыре терминатора по 120 Ом, включённые параллельно, как раз и дают 30 Ом, с одним было бы
около 120. Чуть меньше 30 получилось из-за входов самих 137 устройств — они тоже подключены к линии
параллельно. Лишние терминаторы сняли, оставили один, в ЩИТ-1.
По проекту шина должна была идти звездой. Кабельные сети прокладывал другой подрядчик, и в итоге
получилось дерево — так им было удобнее.
Система нормально заработала и на такой схеме, отклик не пострадал. Кабельные трассы переделывать
не пришлось, а на готовом объекте это обычно самое дорогое.
Дерево из шести лучей работает как одна шина, потому что терминатор на объекте один — резистор
120 Ом в ЩИТ-1, в центре звезды. Не на концах каждого луча и не по одному в каждом щите, а один
на всю систему.
Поэтому шина рассчитана до 300 устройств, и 137 — это меньше половины. Запас остаётся и по числу
устройств, и по загрузке линии.

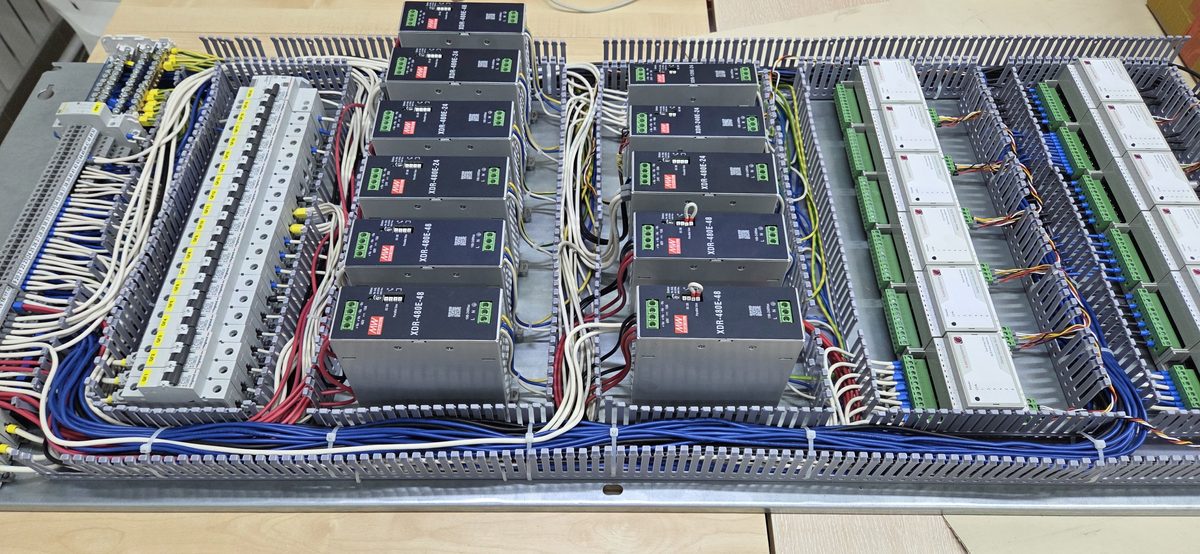

Все четыре щита размером 1400×600 мы собрали заранее в цеху, а на объект привезли готовыми
и только установили на место. На фото — монтажная панель одного из них.
Первый ряд выходов контроллеров на фото почти пустой — это управление шторами: кабель UTP к ним
подключили напрямую, без промежуточных кросс-модулей.
На длинных линиях подсветки мы поставили ленты на 48 В. При той же мощности ток на 48 вольтах
вдвое меньше, чем на 24. Меньше ток — меньше просадка на длине и можно брать кабель тоньше.
Ленты на 12 В даже не рассматривали: на таких длинах кабель к ним пришлось бы брать очень толстым,
он вышел бы дороже самой ленты, и тянуть его было бы отдельной морокой.
Модуль LED12 работает с лентами от 12 до 48 В, так что напряжение выбираем под задачу. Самая длинная
линия на объекте — 72 метра ленты по 9,6 Вт на метр — работает без проблем.
Первые несколько недель после сдачи раскладка клавиш почти всегда меняется. Хозяева обживаются,
что-то оказывается неудобным, сценарии переносят с одной кнопки на другую. Гравировать рамки в это
время рано: переназначили клавишу — и надпись уже неправильная.

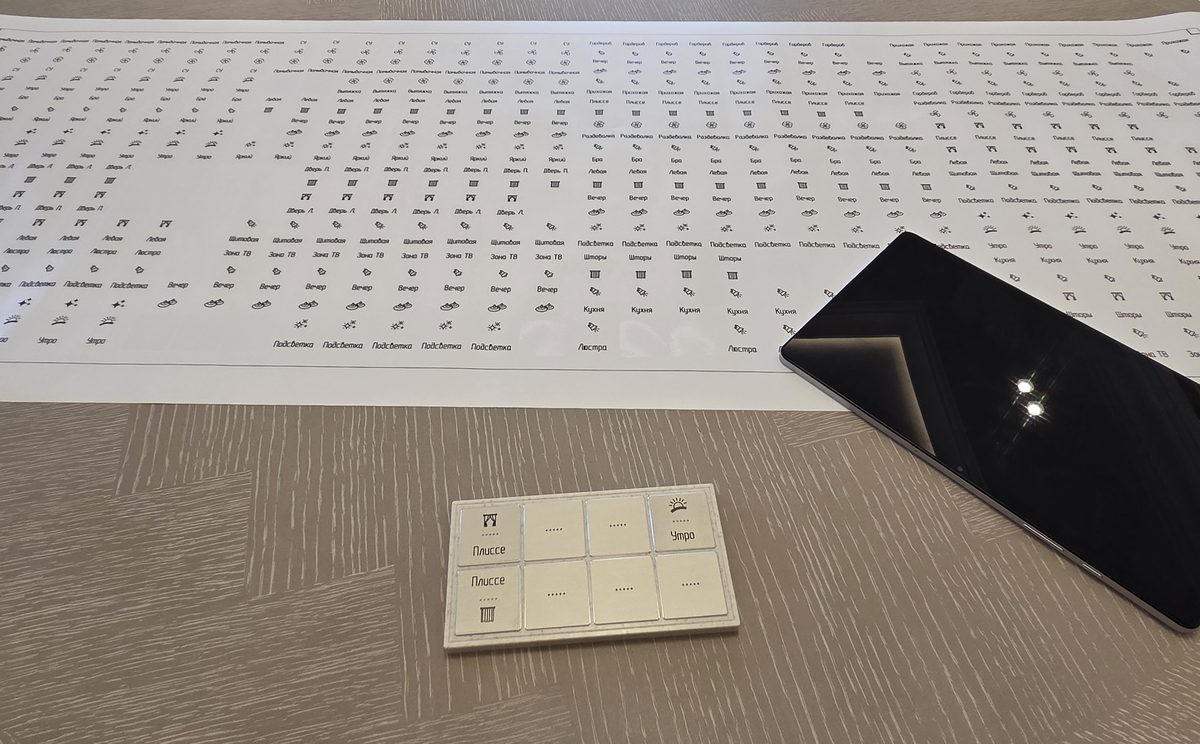

Поэтому на первое время мы клеим на клавиши прозрачные наклейки со значками, их печатают в типографии.
Выглядят аккуратно, читаются сразу, а если выключатель перепрограммировали — наклейку просто переклеивают.
Когда раскладка устоялась, рамки снимаем и отправляем производителю на лазерную гравировку —
это пара дней. Всё это время домом можно управлять из приложения. Обычно подгадываем под отпуск
или отъезд хозяев, чтобы снятые рамки никому не мешали.
С первого раза раскладку всё равно никто не угадывает, поэтому лучше пару недель пожить с наклейками,
чем гравировать надписи, которые через месяц придётся переделывать.
За всё это время обращений по неисправностям практически не было: ни один модуль не отказал,
ни разу не выезжали из-за того, что «ничего не работает». Все выезды были про доработки.
Водопад и вытяжки подключили без всякой переделки: в шине и в щитах было место. Если бы систему
собрали впритык, каждое такое подключение превращалось бы в отдельный проект.
Один раз объект остался без интернета: строители, которые ставили забор, перебили уличный кабель.
Чинили неделю.
Всю эту неделю свет, шторы и фасадная подсветка работали как обычно. Сценарии отрабатывали,
выключатели реагировали, уличный свет включался по расписанию — вся логика у системы внутри дома,
облако ей для этого не нужно. Не работало только то, для чего интернет и нужен: управление
с телефона не из дома и голосом через Алису.
Так что работу без интернета мы проверили не на стенде, а в доме, где всю эту неделю жили люди.
Когда связь восстановили, обнаружилось единственное за всё время замечание к самому оборудованию:
сенсорные панели сами не подключились обратно к Wi-Fi, пришлось перезапустить их по питанию.
Дело минутное, но это минус: панели должны переподключаться сами, а не ждать, пока приедет монтажник
или кто-то догадается их перезагрузить.
Тут две истории: одна про чужой кабель, другая про оборудование.
На самый длинный луч монтажники кабельных сетей положили тонкий UTP и посадили на него
33 выключателя. На такой длине тонкая жила дала заметную просадку питания: до дальних выключателей
напряжения доходило уже намного меньше.
Выключатели потребляют немало из-за светодиодной подсветки: на каждой клавише по 5 светодиодов,
так что в 12-клавишном выключателе их целых 60.
Блок питания шины — 24 В. Чтобы на конце луча напряжение не падало ниже 18 В, пришлось убавить
яркость подсветки клавиш со стандартных 25 % до 15 % и вдобавок спарить питающие жилы со свободными
парами кабеля, чтобы увеличить сечение. На глаз разница в подсветке почти незаметна, а линия
вернулась в норму.
Будь у производителя на сайте калькулятор для расчёта питания луча, всего этого можно было
избежать: сечение посчитали бы заранее.
Что из этого вынесли:
Вторая история — про оборудование. В доме есть люстра из 86 отдельных ламп, каждая висит на своём
кабеле длиной 3–4 метра, в сумме больше 300 метров провода на один светильник. Её хотели диммировать
модулем LED12.
Не вышло: при попытке диммирования модуль за несколько секунд сильно нагревался, внешние
светодиодные усилители тоже. Точную причину так и не выяснили. Возможно, дело в самих лампах — они
были безымянные, возможно, в длине проводки, которая на таком метраже даёт заметную индуктивность,
а скорее всего, в том и другом сразу.
В итоге люстру оставили просто на включение и выключение, без плавной регулировки.
При этом на обычных лентах тот же LED12 работает без проблем, в том числе на линии в 72 метра.
Случай с люстрой редкий: 86 ламп и три сотни метров провода на одном канале встречаются нечасто.
Вывод простой — нестандартный свет надо проверять на стенде до монтажа, а не рассчитывать, что диммер
справится с чем угодно.
Запас. 137 устройств из 300 и загрузка шины меньше 10 % — этого хватило, чтобы через год подключить
водопад и вытяжки без переделки.
Отклик. В беспроводных системах задержка зависит от загрузки эфира и качества связи. Здесь свет
включается сразу и одинаково на всех 137 устройствах, и за год это не изменилось.
Работа без интернета. Неделю без связи дом даже не заметил, потому что логика не в облаке.
Этот объект хорошо показывает, как система ведёт себя в жизни. Он большой: 137 устройств, четыре
щита, лучи до 150 метров — это уже не стенд из трёх выключателей. И собран он не идеально: кабели
проложили деревом вместо звезды, на длинный луч попал тонкий кабель, в щитах по ошибке стояло четыре
терминатора, а в доме висит нестандартная люстра на 86 ламп.
Всё это система пережила без отказов и без переделки кабельных трасс. Пришлось снять лишние
терминаторы, снизить яркость подсветки на проблемной ветке и отказаться от диммирования люстры.
Кому такая система подходит: тем, кто строит надолго и хочет, чтобы дом работал независимо
от интернета и чужого облака. Кому не подходит: если ремонт уже закончен и штробить стены нельзя —
система проводная, без кабеля никак.
Что бы мы сделали иначе: заранее дали бы подрядчику по кабельным сетям письменные требования
к сечению и проверили бы люстру на стенде, а не на объекте.
